Présentation du dessin

Pour importer l'objet dans les fenétres définit on va passer par l'onglet vue et choisir nouveau.On peut prendre une seul,deux,trois ou quatre vue et dire ok puis définir la fenétre.On vois que le dessin est importer.On peut refaire la meme chose pour les autres fenètres.

 Pour modifier l'echelle dans une fenètre on va cliquer sur la fenètre puis sur la commande echelle cliquer avec le boutone droit et prendre un echelle.

Read more...

Espace papier

Après la fin de dessin dans l'espace objet on va cliquer sur l'onglet présentation,AutoCAD met la totaliter de contenu de l'espace objet dans une fenétre de présentation,premièrement on va la suprimer et travailler avec le papier.deuxiement on va cliquer bouton droit sur présentation et aller dans gestionnaire des mises en page puis modifier,choisir:l'imprimante,le format,l'echelle et cliquer sur ok puis fermer.

 on peut renommer la présentation par fair double clique sur elle et modifier les cadres de présentation.

Read more...

Les groupes de fonction

Dans la modélisation 3D il y a six nouveaux groupes de fonction:
-Groupe de fonction modélisation constituent des commandes:Boite,cylindre,cone,sphère,pyramide,biseau,tore,extrusion,lissage...
-Groupe de fonction maille constituent des commandes:Lisser l'objet,lisser plus,affiner le maillage...
-Groupe de fonction edition de solides constituent des commande:Union,soustraction,intersection...
-Groupe de fonction coupe constituent des commande:Coupe 3D,créer un bloc...
-Groupe de fonction vue constituent des commandes:Filaire 2D,filaire 3D,conceptuel...
-Groupe de fonction sous-objet.

Read more...

2D vers 3D

Pour passer de 2D à 3D il faut modifier l'espace de travail.De:Dessin 2D et annotation à modélisation 3D pour travailler avec les nouveau groupes de fonction:
-Modélisation.
-Maille.
-Edition de solides.
-Coupe.
-Vue.

-Sous-objet.

Read more...

Groupes de fonction modification

 Pour faire un déssin 2D il y a plusieurs de commande dans le groupe de fonction modification comme:
-Effacer: cliquer sur la commande effacer choisir les objets puis cliquer sur entrer.
-Déplacer: cliquer sur la commande déplacer,choisir les objets,spécifier le point de base(déplacement) et coller l'objet à un point.
-Copier: choisir l'objet,cliquer sur la commande copier,spécifier le point de base et coller l'objet à un point.
-Rotation: cliquer sur la commande rotation,choisir les objets,spécifier le point de base,entrer l'angle de rotation puis valider.

Read more...

Groupes de fonction déssin

 Pour faire un déssin 2D il y a plusieurs de commande dans le groupe de fonction déssin comme:
-ligne: cliquer sur la commande ligne.
-Cercle: cliquer sur la commande cercle puis par le clavier spécifier le centre puis le rayon.
-Arc:  cliquer sur la commande arc choisir l'option comment créer l'arc selon le déssin que j'ai (3point ou départ centre fin ou centre départ angle...)
-Polygones: cliquer sur la commande cercle puis cliquer sur la commande polygones,entrer le nombre de cotés,spécifier le centre au centre de cercle,entrer l'option inscrit ou circonscrit puis spécifier le rayon.
-Rectangle: cliquer sur la commande rectangle puis spécifier le premier coin puis l'autre coin.
-Spline: cliquer sur la commande Spline.

Read more...

Enregistrement d'un déssin

Quand vous créer un nouveau fichier dans AutoCAD il portera le nom:Déssin.dwg,Pour le modifier il faut cliquer sur le bouton AutoCAD choisir: enregistrer sous puis spécifier l'éxtension dans type de fichier et choisir l'emplacement fichier source on suite renommer dans nom de fichier et cliquer sur enregistrer.

Read more...

Création d'un nouveau dessin

 Pour faire un dessin dans l'AutoCAD il y a plusieurs manières:
1- Soit on fait (controle+N)une boite de dialogue vous demande de spécifier les parametres de nouveau fichier.
2- Soit on clique dans la barre des types sur le bouton nouveau.

3- Soit on clique sur nouveau dans le bouton AutoCAD.

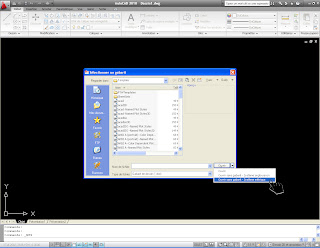

 Dans la boite de dialogue:sélectionner un gabarit,on va cliquer sur la flèche et choisir:ouvrir sans gabarit-système métrique et on va obtenir un fichier vièrge nommé:Dessin.dwg.

Read more...

Couleur de la zone graphique

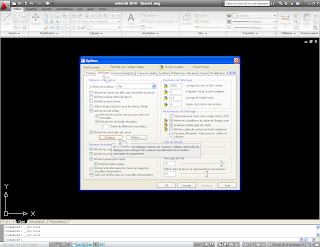

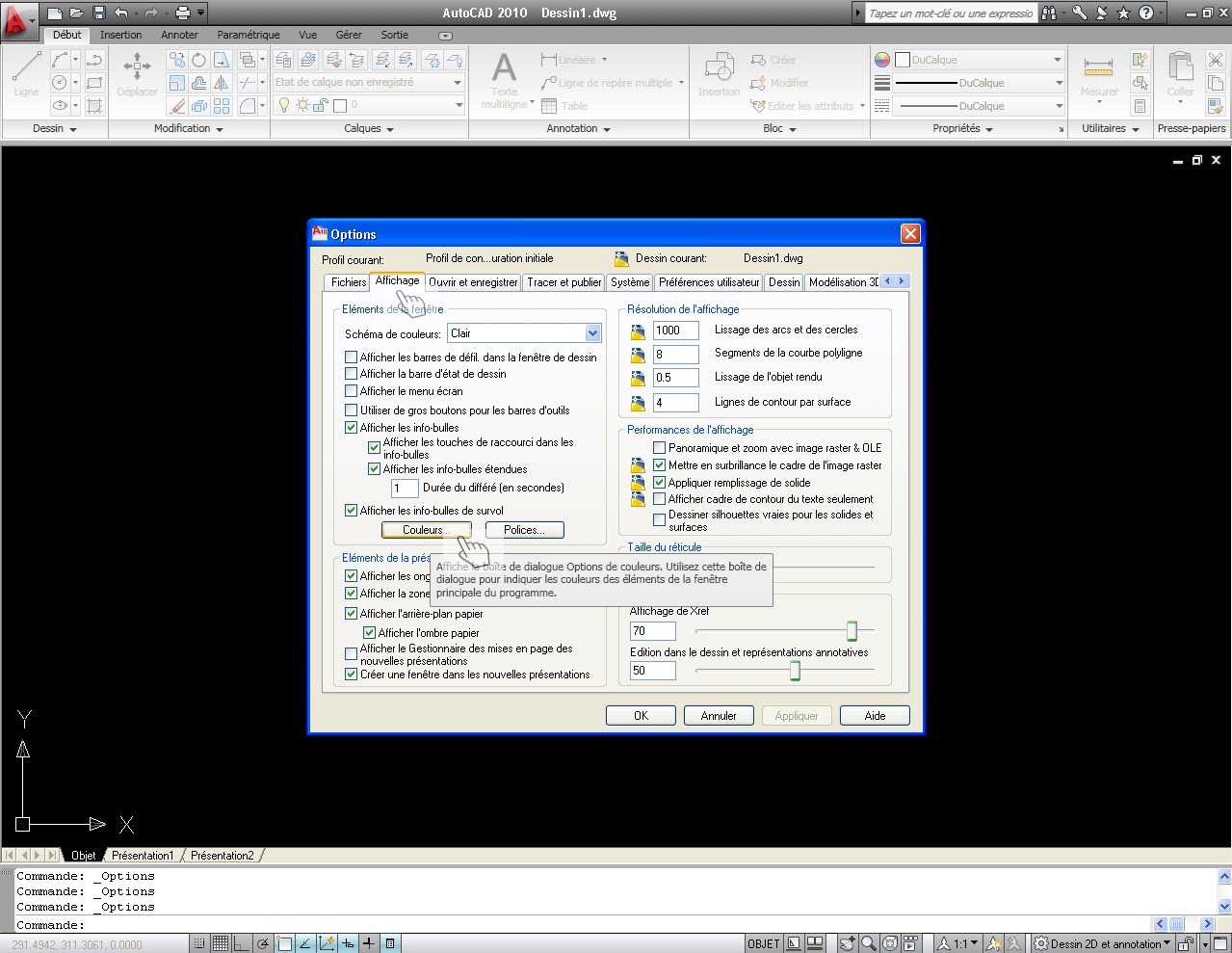

 Pour modifier la couleur on va passer par le menu AutoCAD aller dans les options, choisir l'onglet affichage et cliquer sur le bouton Couleurs, on suite vous aller choisir les couleurs de toutes les espaces.
Il est nècessaire pour la couleur de l'arrière-plan de choisir une couleur un peu foncé c'est beaucoup plus reposant par ce qu'on passe des heures devant l'ecran et si on travail avec un arrière-plan blanc vous risquer d'avoir très malle aux yeux.

  Puis on va cliquer sur appliquer et fermer et automatiquement la couleur est modifier.

Read more...

Présentation de logiciel AutoCAD

 AutoCAD est une application véctorièlles.on va retrouver Autocad dans le domaine architecture,industrie,mécanique...AutoCAD Nécessite un système d'exploitation 32 bits,un processus double corps de 1.6G ou supérieur,une mémoire de type RAM 2Go,carte video128mb.
 L'écran se constituent du ruban qui se trouve à la partie supérieur organise les commande et les utils,sur la partie haute on trouve le nom de la version de logicielle et le nom de dessin avec l'extension:dwg,sur la partie basse on trouve la bare d'états et la zone des commandes et sur la partie centrale on trouve la zone du dessin.
